Почему одной точки отбора проб масла не всегда достаточно

Отправной точкой любой отличной программы анализа масла является получение репрезентативных проб. Цель отбора проб — максимизировать плотность данных, сводя к минимуму искажение данных. Вы максимизируете плотность данных, отбирая пробы в правильном месте, с помощью правильного оборудования и в правильное время.

Часто правильное место — это «активная зона» внутри машины, где масло течет турбулентно. Это позволяет получить пробу, содержащую всю полезную информацию, необходимую для трендинга, без потери каких-либо данных из-за пролета частиц мимо точки отбора или их осаждения. Правильное оборудование включает использование минимисс-клапанов для отбора проб, вакуумных пробоотборных насосов, одноразовых трубок и других аксессуаров для максимально чистого отбора проб.

В зависимости от критичности машины или того, насколько плохо она работает, частота отбора проб может быть очень большой (каждые шесть месяцев) или очень малой (каждые две недели). Отбор последовательных проб помогает отслеживать тренды продуктов износа, уровня загрязнений и состояния смазочного материала.

Минимизация искажения данных зависит от того, насколько хорошо спроектирован процесс извлечения пробы. Распространенная ошибка — отсутствие промывки пробоотборного оборудования как части процедуры отбора пробы. Если вы используете одноразовую трубку и вакуумное пробоотборное устройство, трубку необходимо промыть, чтобы получить истинно репрезентативную пробу.

Рекомендуется промывать оборудование объемом, в 5-10 раз превышающим мертвый объем (dead volume) всего пробоотборного оборудования. Это гарантирует, что любые загрязнения внутри трубки будут удалены, и проба будет репрезентативной для условий внутри машины.

Использование надлежащих спецификаций чистоты на пробоотборных бутылках также поможет снизить отношение сигнал/шум, которое может искажать усилия по подсчету частиц. Если вы наливаете масло в грязную пробоотборную бутылку, результаты покажут, что масло в системе грязное, хотя это не обязательно так.

Убедитесь, что пробоотборные бутылки очищены в соответствии со спецификациями, необходимыми для достижения ваших целевых показателей чистоты. Если вы получаете пробоотборные бутылки из лаборатории, позвоните им и спросите, какой процесс контроля качества они применяют для бутылок и сертифицированы ли они по определенному стандарту чистоты.

Выбор правильного места отбора проб может быть непростой задачей. Когда я нахожусь на заводе и меня спрашивают, где установить пробоотборный порт, я ищу одно место, где я могу собрать как можно больше полезной информации о всей системе. Это называется первичным местом отбора проб. В этом месте цель — иметь возможность взять одну пробу, которая действует как снимок всей системы. В большинстве циркуляционных систем это будет на основной возвратной линии перед резервуаром. Отбирая пробу из этого одного места, вы можете проверить продукты износа от остальной части системы, а также подсчет частиц, чтобы получить представление об общем уровне загрязнений в системе.

Хотя первичное место отбора проб — отличное место для начала, оно часто оставляет без внимания множество ценных данных. Вот почему вторичные места отбора проб должны быть установлены в большинстве систем. Цель вторичного места — иметь возможность точно определить причину любой неисправности, обнаруженной в отчете по анализу масла. В отличие от первичного порта, который дает общий обзор всей машины, вторичные порты позволяют сосредоточиться на отдельных компонентах внутри системы.

• Первичные пробоотборные порты/клапаны должны быть правильно расположены и установлены на заводе и обеспечивать общий обзор всей машины.
• Вторичные пробоотборные порты/клапаны должны быть установлены во многих циркуляционных системах и позволять вам сосредоточиться на отдельных компонентах внутри системы.

Большинство циркуляционных и гидравлических систем должны иметь как первичное, так и вторичное место отбора проб, чтобы гарантировать, что любой выявленный механизм отказа может быть отслежен до компонента, вызывающего проблему. Вторичный порт можно использовать не только для определения источника продуктов износа или частиц, но и, установив пробоотборные порты после фильтров, вы можете контролировать, насколько хорошо фильтр удаляет частицы. Поэтому, хотя первичный порт может использоваться чаще всего, вторичный порт неоценим, как только обнаружена неисправность.

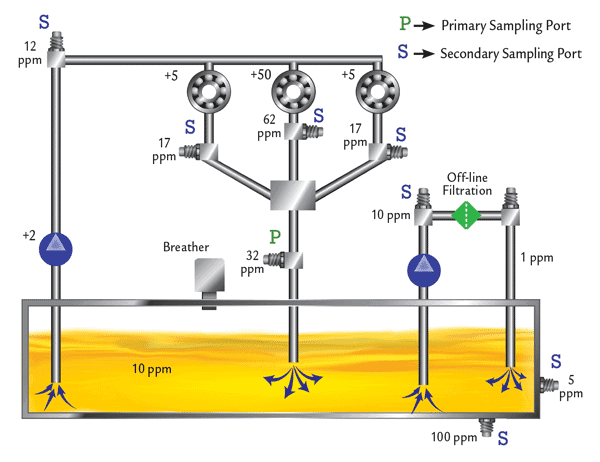

В циркуляционной системе, показанной выше [на схеме, упомянутой ранее], первичный пробоотборный порт находится на основной возвратной линии перед резервуаром. Это отличное место, так как вся система может активно контролироваться из этого единственного порта. Рассматривая схему, вы увидите вторичные пробоотборные порты после каждого компонента в системе.

Это может быть весьма полезно. Например, исследованиями и историческими данными было установлено, что всякий раз, когда система превышает 22 части на миллион (ppm) металла в пробе из первичного порта, в системе есть проблема. Последняя взятая проба показала 32 ppm металла. Без вторичных портов не было бы возможности узнать, откуда берется дополнительный металл.

Однако инженер был мудр и установил вторичные порты по всей системе. Отбирая пробы в каждом месте, стало очевидно, что средний подшипник был тем, кто вызывал высокий уровень металла износа.

Эта иллюстрация служит отличным примером того, почему нужны вторичные порты. Помните: хотя отбор проб может быть отличным инструментом прогнозирующего обслуживания, одного пробоотборного порта не всегда достаточно для диагностики аномальных условий внутри машины.
